Roland VR-3EX
AV Mixer
Ein all-in-one AV-Mixer mit integriertem USB-Anschluss für Web-Streaming und Recording

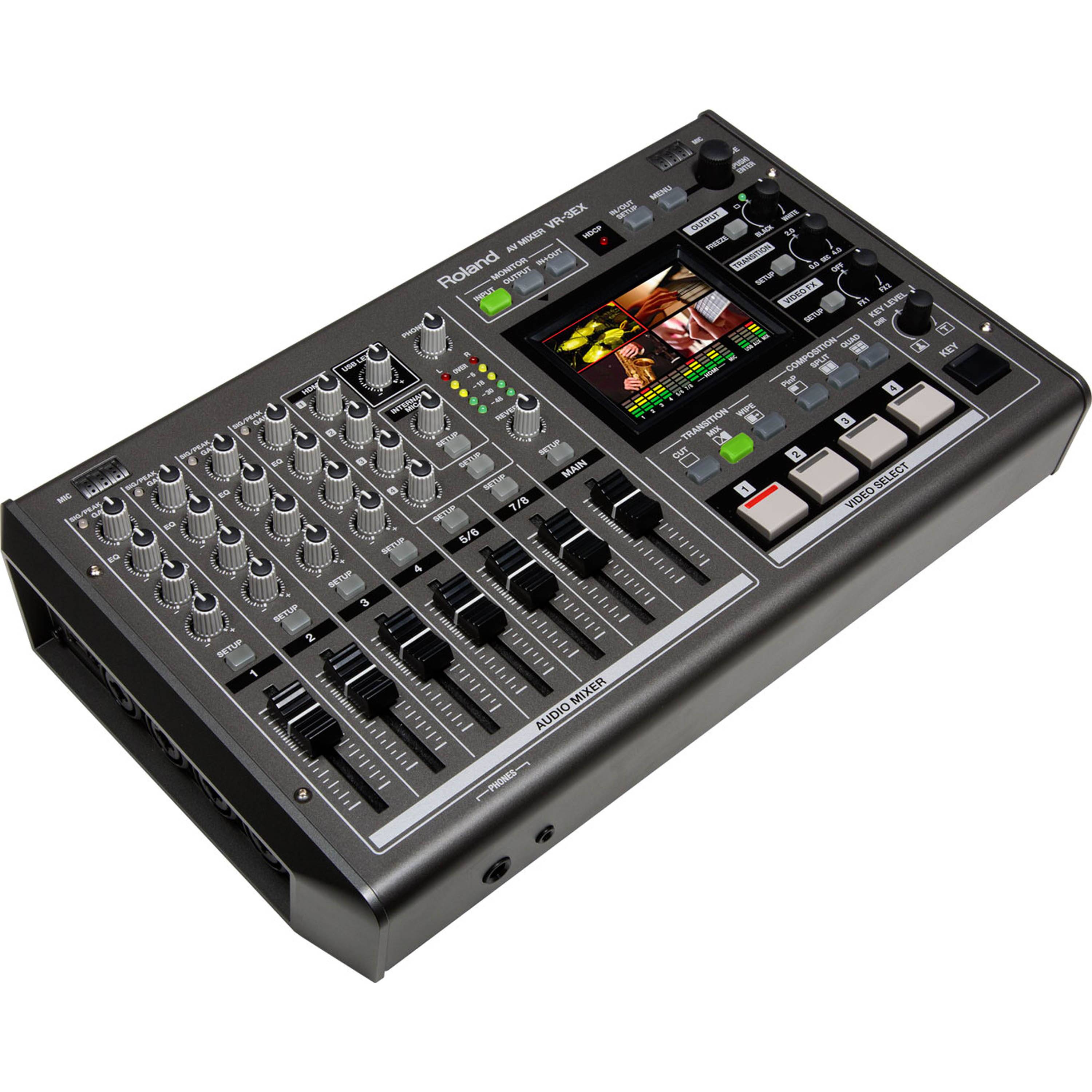

Der Roland VR-3EX ist ein 4-Kanal-SD-AV-Mixer der nächsten Generation und vereint HDMI-Ein- und Ausgänge, USB-Streaming, HDCP-Unterstützung, einen integrierten Multi-View-Touchbildschirm sowie einen Audio-Mixer in einem einzelnen, kompakten Gerät. Entwickelt für den Einsatz als Switcher für Live-Produktionen, verfügt der Roland VR-3EX über einen integrierten Audio-Mixer mit bis zu 4 Frames Delay für die lippensynchrone Anpassung der Videosignale. Die Ausgangs-Skalierung ermöglicht die Ausspielung in bis zu 1080p-HD-Video- und Audio-Qualität.
Einfach Handhabung von Video- und Audiodaten in sämtlichen Anwendungen

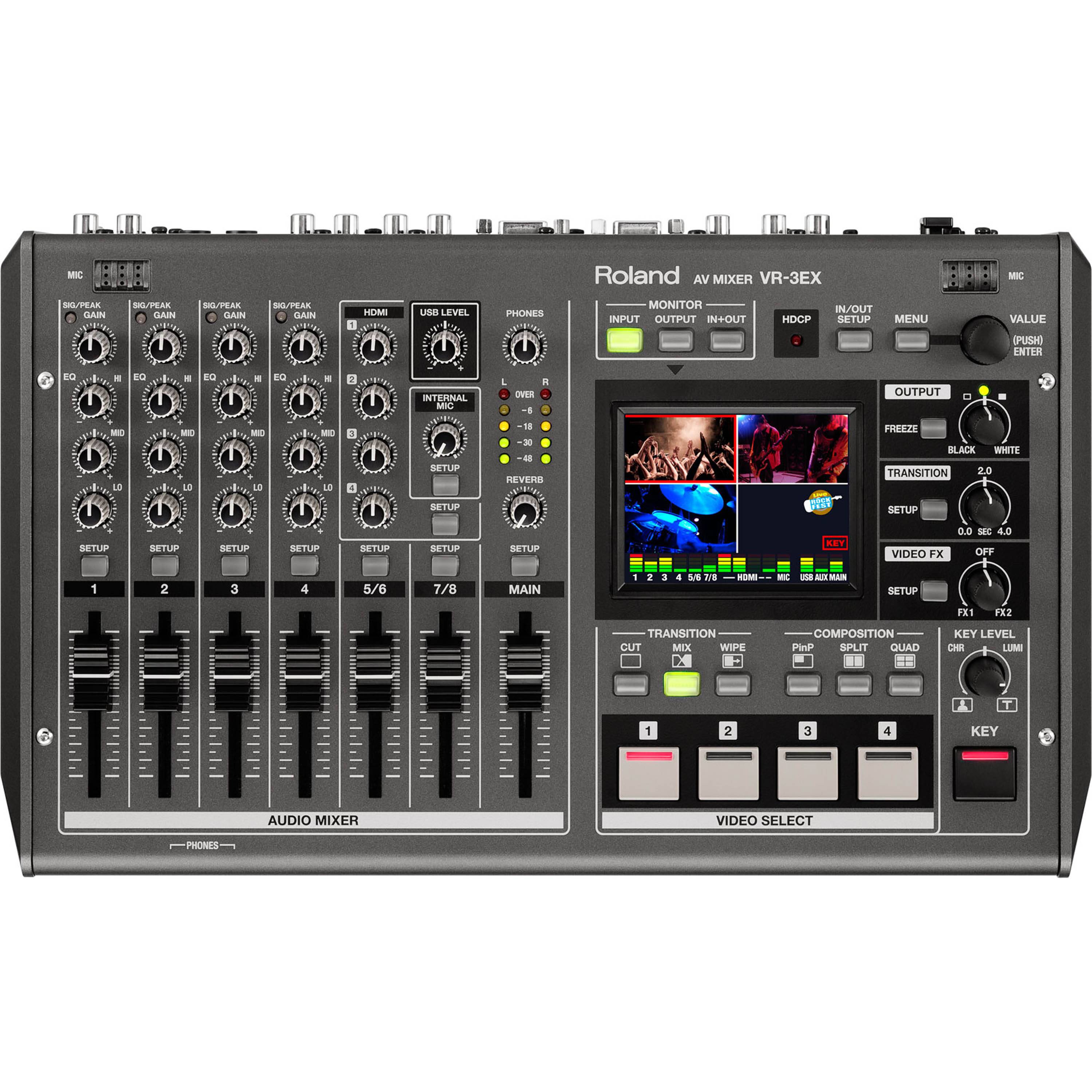

Mit seiner übersichtlichen Nutzeroberfläche - links der Audio-Mixer, rechts der Video-Mixer-ermöglicht der VR-3EX eine intuitive audiovisuelle Steuerung. Neben den Buttons und Reglern für die unmittelbare Steuerung der Standard-Aufgaben bietet der Touchbildschirm mit seiner klaren visuellen Anordnung Zugriff auf tiefergehende Einstellungen und Anpassungen. Der VR-3EX wurde speziell für die Anforderungen von Echtzeit-Anwendern entworfen. Damit eignet sich der Audio-Video-Mixer auch für Anwender ohne fachspezifische Kenntnisse.
All-in-one-Design für Live-Produktionen.
Das Video- und Audio-Equipment für Live- und Studioproduktionen umfasst in der Regel Kameras, DVD-Player, Computer, Tablets, Audio-Player, Mikrofone u.v.m. Mit seiner Vielzahl an Anschlüssen für HDMI, RGB und Audio-Quellen ermöglicht der VR-3EX die Verbindung einer breiten Palette an Video- und Audiogeräten. Dank seines intuitiven Designs können sich Anwender voll und ganz auf das Event konzentrieren, ohne sich Gedanken über die gleichzeitige Kontrolle mehrerer Geräte machen zu müssen.
Webstreaming und Recording über PC/Mac.
Durch den USB-Anschluss des VR-3EX an einen Computer können Anwender mittels der zugehörigen Recording Software „Video Capture for VR“ bzw. über QuickTime Video- und Audiodaten aufzeichnen. Im Anschluss können die aufgezeichneten Dateien editiert und/oder ins Internet übertragen werden. Beispiele für Live-Streaming-Software und -Services: USTREAM, Livestream, Stickam, Justin.tv, worshipstream.com, websharelive.com sowie zahlreiche weitere Streaming-Angebote und Videokonferenz-Lösungen, wie Skype und gotomeeting. Weitere Informationen zur Kompatibilität des VR-3EX mit aktueller Streaming-Software findest Du auf dieser Liste.
Alle Anforderungen von Live-Events oder Live-Streams - vereint in einem einzigen Gerät.
Von Redebeiträgen, über Seminare und Symposien bis zu Live-Events und Performances-der VR-3EX bietet einen schnellen und einfachen Zugang zu jeder Art von AV-Anwendung.
All-in-one-Lösung für jede Anwendung mit umfangreichen Funktionen und praxisbezogener digitaler Rechenleistung.
Ungeachtet seiner kompakten Abmessungen bietet der VR-3EX volle digitale Rechenleistung für die Video- und Audiobearbeitung - live vor Ort, für ein klares Bild und transparenten Klang. Darüber hinaus bietet der VR-3EX integrierte Effekte für Video- und Audiosignale und erzeugt auf diese Weise beeindruckende audiovisuelle Erlebnisse in jeder Live-Umgebung oder Streaming-Übertragung.
Features:
- HDMI- und Composite-Eingänge
- 16:9-Mix-Engine in Standard-Definition
- Skalierter Ausgang bis zu 1080p
- Fortschrittlicher 18-Kanal-Audio-Mixer
- USB 2.0 für Streaming in 480i
- 2,5" Multi-View-Touchbildschirm
- Bild-in-Bild, Keyer und Video-Effekte
Spezifikationen:
- Video Processing: 4:2:2 (Y/Pb/Pr), 8 bits (Internal Processing : 480/59.94p when set to NTSC, 576/50p when set to PAL)
- Audio Processing: Sampling Rate : 24 bits/48 kHz
- Input Formats:
- HDMI Video (VIDEO IN 1-3):
- 480/59.94p (when set to NTSC)
- 576/50p (when set to PAL)
- HDMI Video (VIDEO IN 4):
- 480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (when set to NTSC)
- 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p (when set to PAL)
- HDMI Audio (VIDEO IN 1-4): Linear PCM, 24 bits/48 kHz, 2 ch
- RGB/Component (VIDEO IN 4)1, 2, 3:
- 640 x 480/60Hz
- 800 x 600/60Hz
- 1024 x 768/60Hz
- 1280 x 768/60Hz
- 1280 x 1024/60Hz
- 1366 x 768/60Hz
- 1400 x 1050/60Hz
- 1600 x 1200/60Hz
- 1920 x 1200/60Hz
- Composite Video NTSC, PAL (VIDEO IN 1-4): NTSC, PAL
- HDMI Video (VIDEO IN 1-3):
- Output Formats:
- HDMI and RGB/ Component Video (VIDEO OUT)2, 3 4, 5:
- 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p,1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
- 640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1200
- HDMI Audio (VIDEO OUT): Linear PCM, 24 bits/48 kHz, 2 ch
- Composite Video (VIDEO OUT): NTSC, PAL
- Preview Video (PVW OUT): 80/59.94p when set to NTSC, 576/50p when set to PAL
- Preview Audio (PVW OUT): Linear PCM, 24 bits/48 kHz, 2 ch
- USB Video: 720 x 480 when set to NTSC, 720 x 576 when set to PAL, Motion JPEG
- USB Audio: Linear PCM, 16 bits/48 kHz, 2 ch
- HDMI and RGB/ Component Video (VIDEO OUT)2, 3 4, 5:

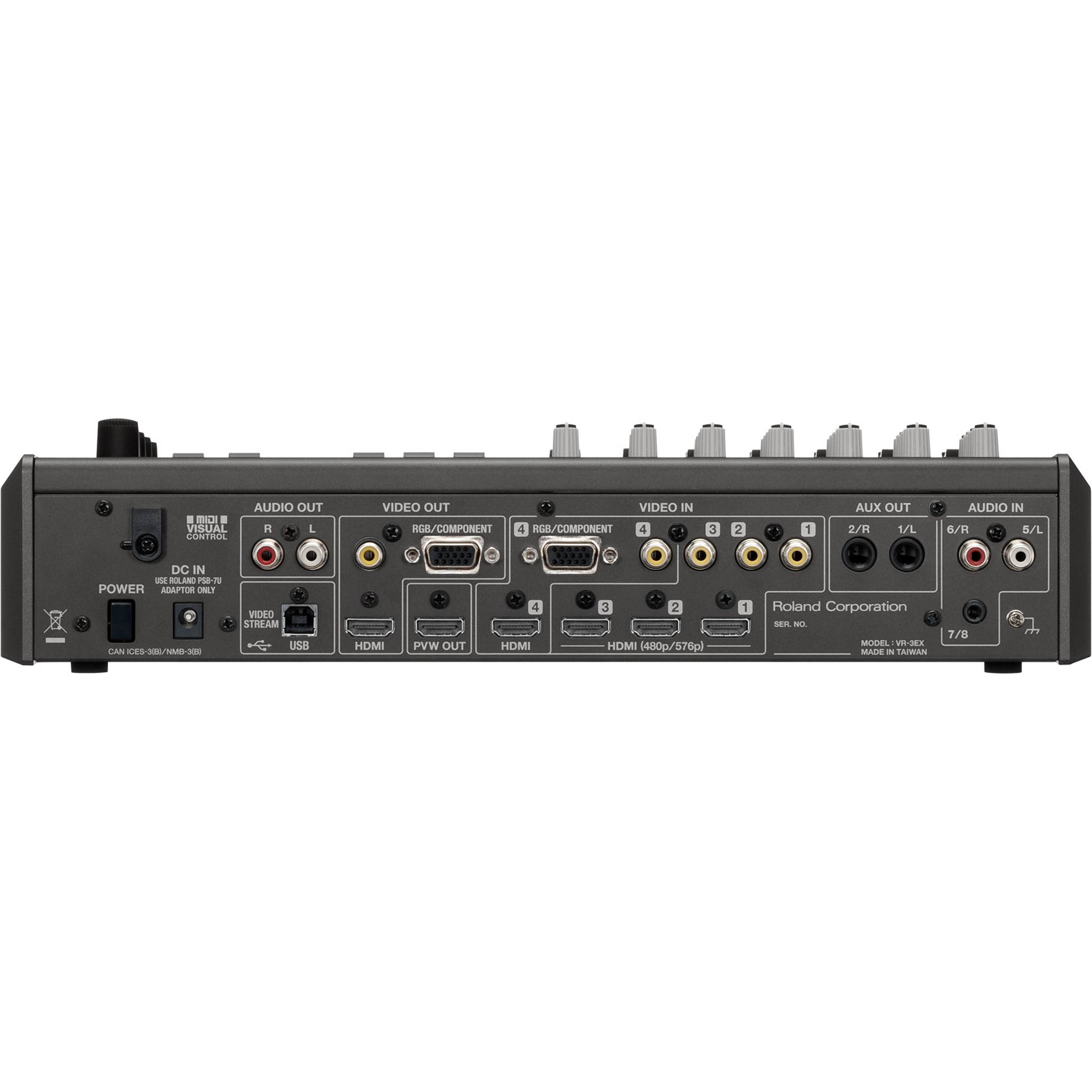

- Input Connectors:
- Video:
- VIDEO IN 1-4 (HDMI : Type A 19 pins)
- VIDEO IN 4 (RGB/Component : HD DB-15 type)
- VIDEO IN 1-4 (Composite : RCA phono Type)
- Audio:

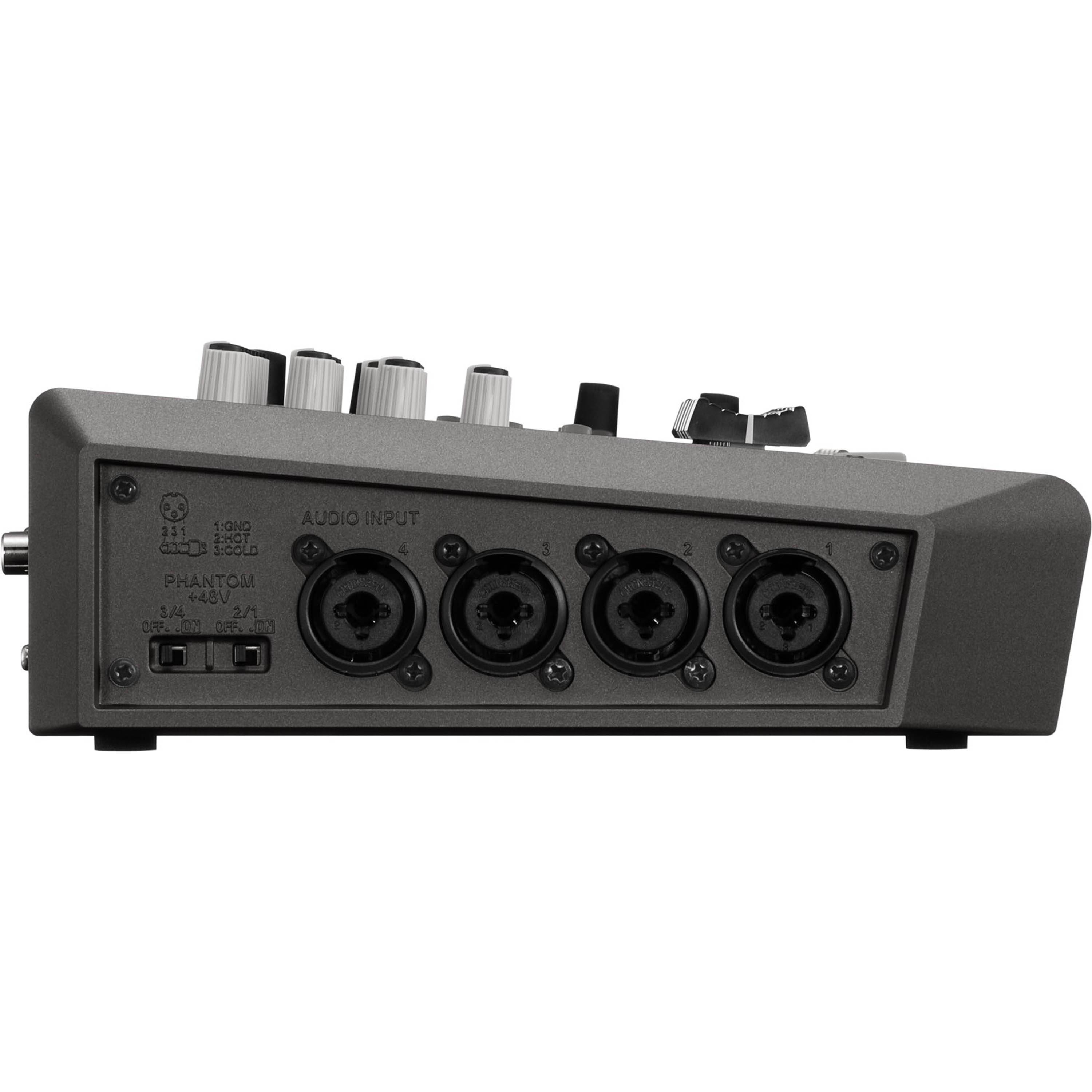

- AUDIO IN 1-4 (XLR/TRS combo type, phantom power)
- AUDIO IN 5--6 (Stereo RCA phono type)
- AUDIO IN 7/8 (Stereo miniature type)
- MIC (Internal stereo microphones)
- Phantom Power: DC 48V (unloaded maximum), 10 mA (maximum load)
- Video:
- Output Connectors:
- Video:
- VIDEO OUT (HDMI: Type A 19 pins)
- VIDEO OUT (RGB/omponent : HD DB-15 type)
- VIDEO OUT (Composite : RCA phono type)
- PVW OUT (HDMI: Type A 19 Pins)
- Audio:
- AUDIO OUT L,R (Stereo RCA phono type)
- AUX OUT L,R (Stereo 1/4-inch phone type)

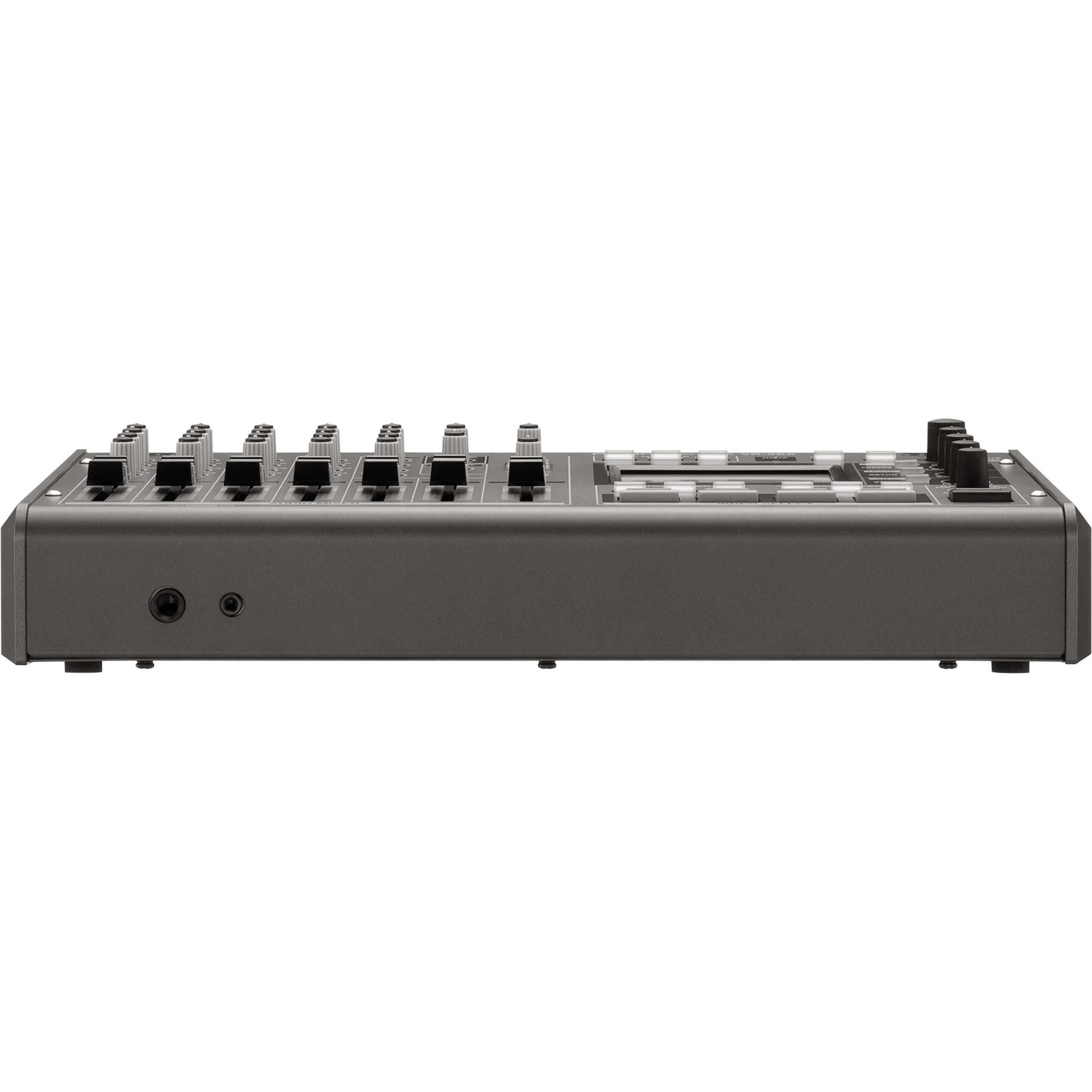

- PHONES (1/4- inch phone type) (headphones)
- PHONES (Stereo miniature type) (headphones)
- Video:
- Other Connectors:

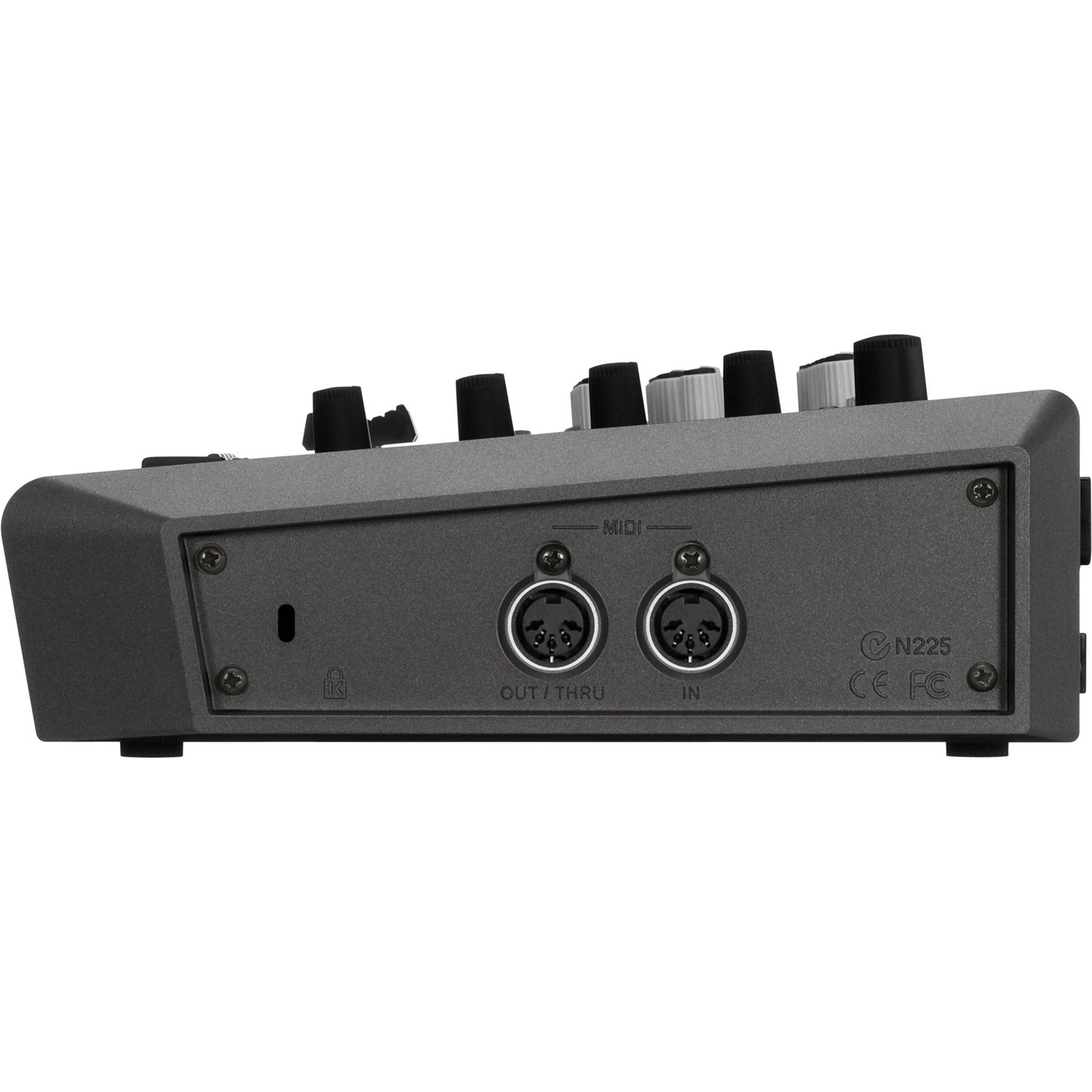

- MIDI : 5 pins DIN type x 2 (IN, OUT/THRU)
- USB : B type x 1 (for streaming and remote Control)
- Signal Level and Impedance:
- RGB/Component:
- Input/Output Signal Level : 1.0 Vp-p (luminance), 0.7 Vp-p (chroma)
- Input/Output Impedance : 75 ohms
- Composite:
- Input/Output Signal Level : 1.0 Vp-p
- Input/Output Impedance : 75 ohms
- XLR/TRS combo type:
- Input Signal Level : - 60-+4 dBu (Maximum: +22 dBu)
- Input Impedance : 10 k ohms (GAIN 0-23 dB), 5 k ohms (GAIN 24-64 dB)
- 1/4-inch/RCA phono type:
- Input Signal Level : -10 dBu (Maximum: +8 dBu)
- Input Impedance : 15 k ohms
- Output Signal Level : -10 dBu (Maximum: +8 dBu)
- Output Impedance : 1 k ohms
- Miniature type:
- Input Signal Level : -15 dBu (Maximum: +3 dBu)
- Input Impedance : 15 k ohms
- Headphones:
- Output Signal Level: 25 mW + 25 mW
- Output Impedance : 10 ohms
- RGB/Component:
- Display: Graphic Color LCD, 320 x 240 dots, touch panel
- Video Effects:
- Transition: Cut, Mix (3 patterns), Wipe (250 patterns)
- VIDEO FX: Strobe, Negative, Colorize, Findedge, Silhouette, Monochrome, Sepia, Emboss, Posterize, Color pass, Multi (11 types)
- Composition: Picture in Picture, Split, Quad, Luminance Key, Chroma Key
- Others : Output Fade, Freeze
- Power Supply: AC Adaptor
- Current Draw: 2.3 A
- Zubehör:
- AC Adaptor
- Power Cord
- Owner`s Manual
- Maße:
- Breite: 345 mm
- Tiefe: 203 mm
- Höhe: 80 mm
- Gewicht: 2,3 kg
1 The refresh rate is the maximum value of each Resolution.
2 RGB formats: conforms to VESA DMT Version 1.0 Revision 11.
3 1920 x 1200/60Hz : Reduced blanking.
4 The output format of HDMI and RGB/Component is always the same. When an interlaced format is selected, component signal is output from the RGB/COMPONENT connector. When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
5 The refresh rates of RGB format is 60 Hz when set to NTSC, 75 Hz when set to PAL (excluding 1600 x 1200 and 1920 x 1200. The refresh rate of these 2 is 75 Hz when set to PAL.)
6 Current value per channel.
